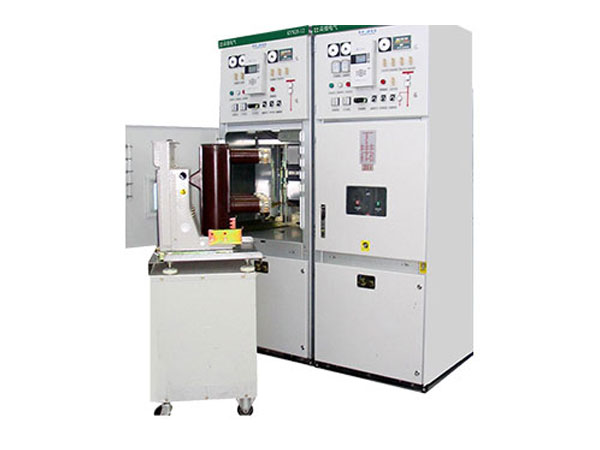

KYN28A戶內金屬鎧裝抽出式開關設備

產品簡介

1.KYN28A 戶內交流金屬鎧裝抽出式開關設各(以下簡稱開關柜》。系3.6~24 千伏三相交流50Hz,用于接受和分配電能的單母線分段系統的輸配電控制裝置。主要用于發電廠、中小型發電機送電、工礦企事業單位配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制、保護、監測之用。
2.使用條件
1正常使用條件
1.1環境溫度:-10C-+40C.
1.2 環境遊度: 日平均相對濕度95%及以下；
月平均相對誰度90%以及下
1.3 設各安裝場所的最大海投高度: 1000m
1.4 地履北度不超過8度
1.5無嚴重污稱、化學腐蝕及制烈振動。
2 特殊使用條件
2.1當開關柜安裝在海拔高度大于1000m 地區時，則訂貨時必須與制造廠協商采用必要的加強絕緣措施。
2.2 環境最高濕度超過-40C時，開關柜的額定載流能力將按一定系數降低，在訂貨時必須得到制造廠的確認。
2.3 當開關柜運行在高濕度和(或)溫度變化較大的氣候環境中，必須采取特殊的防凝露措施。
2.4 其它特殊要求，請?jiān)谟嗀洉r(shí)和制遺廠協商。

技術參數

產品	KYN28-12/2500-31.5
項目	單位	數據
額定電壓	kV	3.6.7.2.12.24
額定電流	A	2500
額定頻率	Hz	50
額定短路開斷電流	kA	31.5
額定短路關合電流(峰值)	kA	80
額定短時耐受電流持續時間	S	4
額定短時耐受電流	kA	31.5
額定峰值耐受電流（峰值）	kA	80
額定短時工頻耐受電壓	kV	42
額定雷電沖擊耐受電壓(峰值)	kV	75
額定短時工頻耐受電壓（斷口）	kV	48
額定雷電沖擊耐受電壓（斷口）(峰值)	kV	85
回路電阻μΩ	μΩ	≤80
斷路器回路電阻	μΩ	≤48
合閘操作電壓（最高/額定/最低）	V	DC242/220/187
分閘操作電壓（最高/額定/最低）	V	DC242/220/143
防護等級	外殼IP4X.R 隔室間IP2X

產品	KYN28-24/1600-31.5
項目	單位	數據
額定電壓	kV	24
額定電流	A	1600
額定頻率	Hz	50
額定短路開斷電流	kA	31.5
額定短路關合電流(峰值)	kA	80
額定短時耐受電流持續時間	S	4
額定短時耐受電流	kA	31.5
額定峰值耐受電流（峰值）	kA	80
額定短時工頻耐受電壓	kV	65
額定雷電沖擊耐受電壓(峰值)	kV	125
額定短時工頻耐受電壓（斷口）	kV	79
額定雷電沖擊耐受電壓（斷口）(峰值)	kV	145
回路電阻μΩ	μΩ	≤140
斷路器回路電阻	μΩ	≤45
合閘操作電壓（最高/額定/最低）	V	DC242/220/143
分閘操作電壓（最高/額定/最低）	V	DC242/220/187
防護等級	外殼IP4X.R 隔室間IP2X

外形尺寸

KYN28A戶內金屬鎧裝抽出式開關設備
