GVIC型通風智能控制箱

產品簡介

1使用范圍
GVIC型通風智能控制箱適用于室內空氣調節，作為交流50Hz、額定電壓380/220V系統中的暖通設備的開停智能控制設備，具有消防連鎖調節和聲光報警功能。
2 執行標準
GB50736-2012 民用建筑供暖通風與空氣調節設計規范
GB50189-2015 公共建筑節能設計標準
GB7251.1-2013 低壓成套開關設備和控制設備第1部分：總則
GB7251.12-2013 低壓成套開關設備和控制設備第2部分：成套電力開關和控制設備
GB4208-2008 外殼防護等級
GB2900.1-2008 電工名詞術語 基本術語
GB/T 191—2008 包裝儲運圖示標志

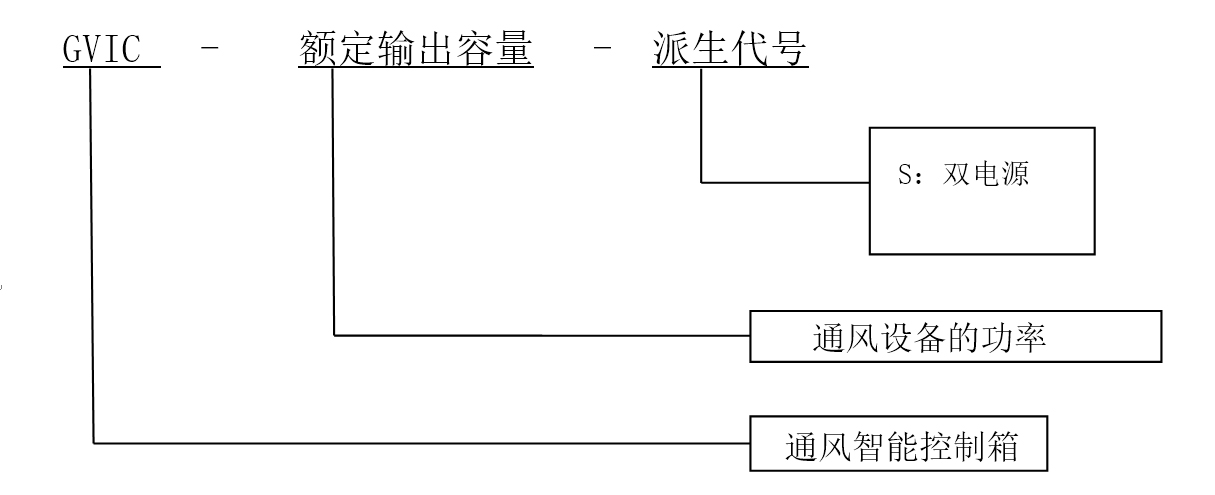

3型號定義

技術參數

額定工作電壓380V
額定絕緣電壓660V
額定輸出功率 0.75~37 kW
額定短時耐受電流 10 kA/S
低通/工頻啟動點 CO濃度達到25/75PPM
傳感器接入數：8路
防護等級 IP30

外形尺寸

6 產品簡介
6.1 具備功能
6.1.1自動檢測相對封閉空間的空氣質量，實時控制送風機開停，并使之變頻節能運行；
6.1.2具有PID調節，時序控制，風機的手自動、就地和遠程控制，風機雙速控制，變頻調速控制，亦可雙電源提供電源；
6.1.3 設置有正常和緊急兩種工作模式，同時輸出聲光報警信號；
6.1.4 LCD顯示當前空氣質量、設備工作模式、風機運行狀態，可以設定調整各類參數。
6.1.5 具備總線通訊接口，可通過通訊總線讀

其他

d8.典型方案
方案一：變頻調速控制，同時具有手自動、就地和遠程控制功能，俗稱動態節流儀。動態節流儀部分與電源部分?jǐn)嚅_，單獨做成柜子，安裝方便靈活。

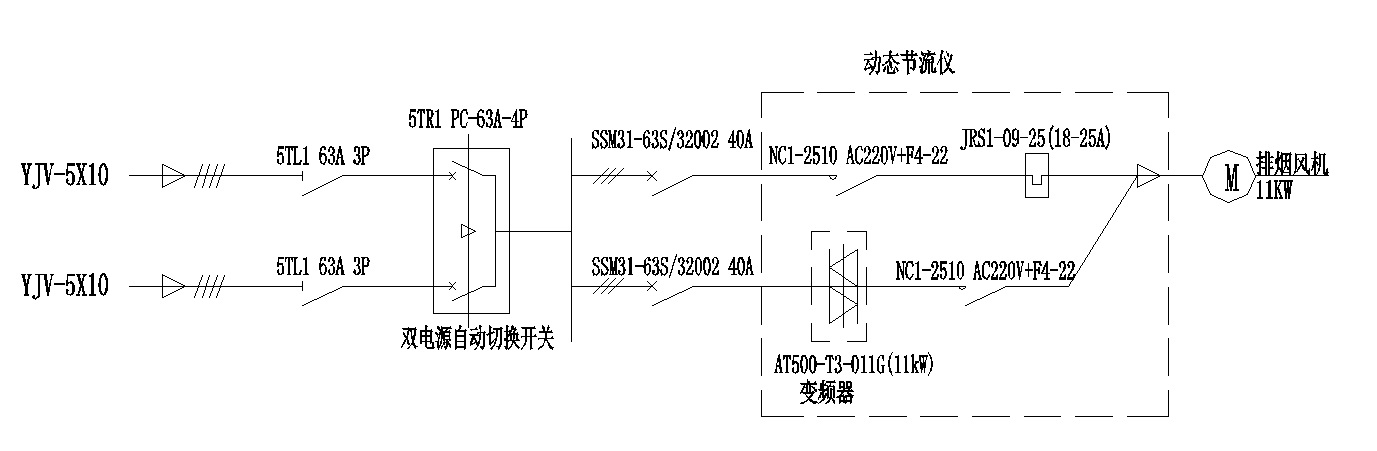

此方案參考系統圖（虛線框內部分）如下：
